Re: 70-talet

Inläggav J.Lundin_ » 6 januari 2020, 11:34

Efter många om och men är jag äntligen klar med alla bitar, nu är det "bara" att montera dom i var sin låda...
Bildmiddle names for dakota
Efter det här så är det mina egna projekt som gäller..!

Borra hål i en plywood låda utan att det frasar sig runt hålet, man lär sig alltid den hårda vägen... :wink:
Tejpa ytan på motsatt sida som du borrar ifrån, kläm sedan fast en träskiva mot ytan....
Ett perfekt hål utan flisning i kanten...!!!!
J.Lundin_

Inlägg: 208
Blev medlem: 28 augusti 2017, 20:10

Re: 70-talet

Inläggav J.Lundin_ » 10 januari 2020, 20:23

Manifolden kräver ett tredje fäste och för att få det vinkelrätt så är det pelarborren som gäller, hålet gängas M6 och fästs med en planförsänkt rostfri insexskruv
Det är det här som är det bökiga, att monterar alla bitarna så att dom sitter exakt rätt. Även om alla bitar är handgjorda så ska dom passa perfekt och vara utbytbara i vilken som helst låda, det är i alla fall tanken....
Alla bitar prov monteras innan gummimattan fästes, den är förövrigt inte så rolig att skära till, den ska ha sugpassning.
Sikaflex 11 FC har fungerat bra som monteringslim på de övriga lådorna, så varför ändra på ett vinnande koncept
Kladdigt som fan att applicera men med en japanspackel så går det bra att få ett jämnt skikt
Sedan gäller det att hålla mattan på plats medans limmet härdar, man vill ju inte ha bubblor, eftersom jag gör tre lådor samtidigt så blev det ont om tunga bitar till den sista lådan... :wink:
J.Lundin_

Inlägg: 208
Blev medlem: 28 augusti 2017, 20:10

Re: 70-talet

Inläggav J.Lundin_ » 20 januari 2020, 09:04

Äntligen klara, med bromsslangar från Peter 3AN så är allt ihopkopplat
Adapter träd för säkerhetsventiler som täcker in gängor från R 1/4" till R 2"
Nu kan man äntligen återgå till moppe projekten...
J.Lundin_

Inlägg: 208
Blev medlem: 28 augusti 2017, 20:10

Re: 70-talet

Inläggav J.Lundin_ » 26 januari 2020, 13:06

Plockade fram mitt ny inköpta stöd för att montera det, gick inte att få in i ramen... :roll: Låspinnen på stödet var 22,5 mm lång och hålet 21 mm, bara att lossa och kapa pinnen till rätt bredd.
Provade igen, nu tog brickan för fjädern i, den visade sig vara 22mm.. :roll:
Fick svarva en ny i rostfritt material, först då gick det att montera stödet, att sedan gängan i låsbiten sedan visade sig vara rutten får man väl ta..
Väl på plats.
Kollar man utförandet på stödet mot original så ser man att inte ens vinklarna är rätta, får se hur det ser ut då moppen väl står upp på stödet.
Tog sedan fram sadelstolpen, saknar hål för fästskruven... :roll:
Vad är det för skit man säljer, man ska inte behöva modifiera nya fräscha bitar, tycker synd om dom som inte har tillgång till verkstadsmaskiner som jag har.
J.Lundin_

Inlägg: 208
Blev medlem: 28 augusti 2017, 20:10

Re: 70-talet

Inläggav J.Lundin_ » 28 januari 2020, 08:49

Ombyggnad av bromssköld från bromsstång till wire
Den stora frågan var om materialet är svetsbart, jodå men inte speciellt enkelt att komma åt
Det gäller att lägga på en rejäl klutt som man sedan kan bearbeta, inte speciellt vackert, men va fan... :wink:
J.Lundin_

Inlägg: 208
Blev medlem: 28 augusti 2017, 20:10

Re: 70-talet

Inläggav J.Lundin_ » 9 februari 2020, 13:11

Påläggs svetsen räckte inte utan jag fick gå på med mer material, därefter sattes bromsskölden upp i en enklare delningsapparat för att få hålen på rätt ställen.
Bildpic uploader
Materialet i skölden vid utgången för hävarmen visade sig vara väldigt tunn, typ 2,5 mm, blir en riktig rysare att svetsa
Får bli en kombination av TIG och lödning, att snygga till resten blir också en rysare.. :wink:
Det finns ju nya sköldar att köpa som man kan börja om på om det skiter sig, nu vet jag ju exakt hur jag ska göra..
J.Lundin_

Inlägg: 208
Blev medlem: 28 augusti 2017, 20:10

Re: 70-talet

Inläggav J.Lundin_ » 10 februari 2020, 13:05

Så där då var gamla uttaget igensvetsat och det nya på plats
Tänker använda samma typ av hävarm som sitter på framhjulet
Bildrussian photo sharing
Kvar att göra är att få till ett fäste för bromswiren, kommer att hamna i närheten av tuschmarkeringen
J.Lundin_

Inlägg: 208
Blev medlem: 28 augusti 2017, 20:10

Re: 70-talet

Inläggav J.Lundin_ » 16 februari 2020, 13:03

Även små bitar som ett wirefäste tar tid att tillverka..
Svarvning av rundstång så att man får en tapp att fästa fästet i skölden med, sedan planfräsning på bägge sidor
tillverka två brickor i rostfritt som man sätter på var sin sida och som man sedan kan fila toppradien mot.
Färdigt fäste, mer jobb än man tror. Anledningen till tappen är att den enkelt går att svetsa fast på insidan av skölden
J.Lundin_

Inlägg: 208
Blev medlem: 28 augusti 2017, 20:10

Re: 70-talet

Inläggav J.Lundin_ » 16 februari 2020, 22:52

Fästet äntligen på plats
Bildjohn adams morgan wife
Ser fan original ut.... :wink:
J.Lundin_

Inlägg: 208
Blev medlem: 28 augusti 2017, 20:10

Re: 70-talet

Inläggav chramon » 18 februari 2020, 07:39

Snyggt jobbat igen. Kul att följa dina byggen och div projekt.
H1E 500 -74
chramon

Inlägg: 306
Blev medlem: 28 april 2014, 18:05
Ort: Lycksele

Re: 70-talet

Inläggav J.Lundin_ » 19 februari 2020, 14:01

Ska man bli klar med något så får man ligga i varje helg, tyvärr så brukar jobbet inverka menligt på ens fritidsintressen. :wink: Det verkar vara en trogen skara som följer mina vedermödor i garaget, det är inte alltid man har något att visa beroende på fallerande bil som bara måste åtgärdas, avgassystem som behagar ramla sönder, spindelleder som låter som marrackas och som ger bilen snedsprång i kurvorna osv.. :roll:
J.Lundin_

Inlägg: 208
Blev medlem: 28 augusti 2017, 20:10

Re: 70-talet

Inläggav J.Lundin_ » 25 februari 2020, 11:55

Det där med att försöka löda på insidan av skölden gick inte, det höll på att gå åt helsike. Ingen som helst förvarning då materialet smälte... :roll: Gick jättebra att provlöda på en ren aluminiumremsa, men att löda det gjutna materialet var något helt annat. Fick rädda det hela med TIG svetsen.. :wink:
Så här ser den i alla fall ut då den är klar
J.Lundin_

Inlägg: 208
Blev medlem: 28 augusti 2017, 20:10

Re: 70-talet

Inläggav J.Lundin_ » 8 mars 2020, 12:58

Nu ska bara bromspedalen få ett wirefäste, givetvis i rostfritt material.. :roll:
För att bocka plåtremsan perfekt krävs det en fixtur, så det blir nästa pryl att tillverka, man vet ju inte om man ska tillverka fler framöver.... :wink:
Bildhow can i make myself mentally stronger
J.Lundin_

Inlägg: 208
Blev medlem: 28 augusti 2017, 20:10

Re: 70-talet

Inläggav J.Lundin_ » 15 mars 2020, 12:02

Med en fixtur är det lättare att klämma ihop öglan på rätt ställen
Bildimage uploading
Som synes behöver man inte ha fasade kanter ner mot den tunnare delen, det blir fasat i alla fall
Bildpicture hosting sites
Resultatet
Saknas bara en nit så sitter öglan på plats
Fastnitad med en stålnit från Hornbach…!!!!
J.Lundin_

Inlägg: 208
Blev medlem: 28 augusti 2017, 20:10

Re: 70-talet

Inläggav J.Lundin_ » 23 mars 2020, 21:42

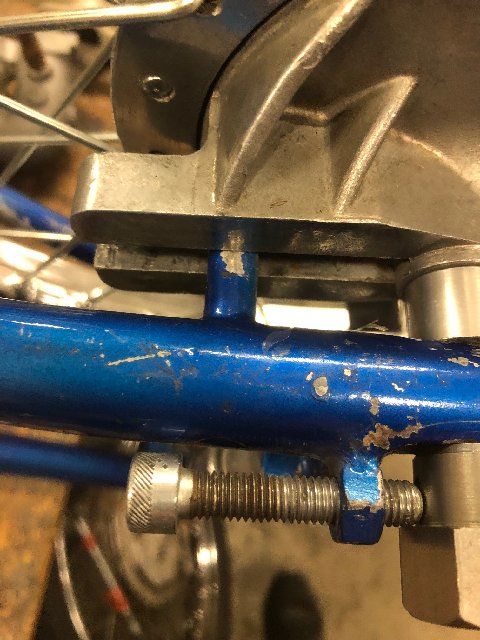

Råkade kolla in momentfästet i svingen för bromsskölden bak, en riktig rysare och det här har man åkt med i 100+ då man var yngre... :shock:
Visserligen genomgående och slaglödd infästning av rundstången i svingen, men ändå.
Bättre fäste vill man ha.

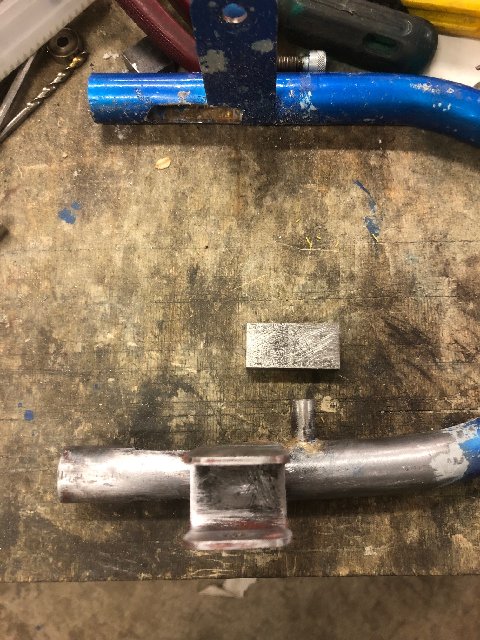

ny fästplatta inshimsad med bladmässing och därefter TIG svetsad på plats

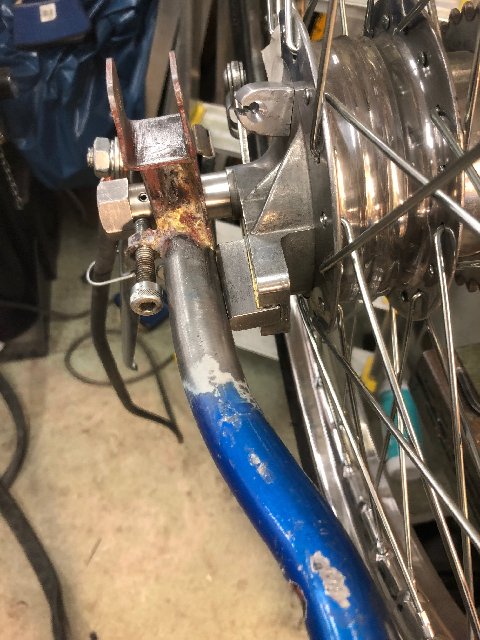

Fästet på plats, så nu kan man sova lugnt framöver.. :wink:
Bildnachural girl wallpaper

Det där med att momentfästen kan släppa då man minst anar det hände mig på en 3 växlad DBS cykel. lyckades trampa ur den på 3ans växel (det är då det går så fort att man inte kan tillföra mer kraft via tramporna, det går helt enkelt för fort.. :wink:) i detta läge slår det om till rött vid en korsning samtidigt står länsman som tvåa i kön, så det var inte läge att köra mot rött. Stod på bromsen så hårt att skruven till bromsens momentstag gick av, varvid momentstaget for ett helt varv runt och lade sig ovanpå rambenet. Navet sprack rakt av, ekerspänningen försvann momentant varvid bakhjulet antog en form av en åtta och som dessutom fastnade i ramen. Själv for jag in i styrstolpen vilket gjorde att cykeln fortsatte att åka, nu på enbart framhjulet. På detta vis passerade jag polisbilen och förbi rödljuset och upp på motstående trottoar. Då det blev grönt ljus stannade polisbilen med nedvevat fönster, dom sa inget utan stirrade bara med tefatsögon på förödelsen för att sedan snabbt glida iväg.. :biggrin: Hem kom jag genom att köpa en slangklämma hos Comfort Racing som jag sedan nödtorftigt drog ihop baknavet med. been there, done that, never looked back.. :wink:
